[Spring]Spring Cloud Netflix - Eureka + Zuul

이전 포스팅
[Spring] Spring Cloud Netflix - Eureka[1]

[Spring]Spring Cloud Netflix - Eureka[2]

[Spring]Spring Cloud Netflix - Eureka[3]

를 토대로 Neflix API GATEWAY 인 Zuul에 대해서 알아보겠습니다.

---

API GATEWAY란?

Microservice Architecture(이하 MSA)에서 언급되는 컴포넌트 중 하나이며, 모든 클라이언트 요청에 대한 end point를 통합하는 서버입니다.

마치 프록시 서버처럼 동작합니다. 그리고, 인증 및 권한, 모니터링, logging 등 추가적인 기능이 있습니다.
모든 비즈니스 로직이 하나의 서버에 존재하는 Monolithic Architecture와 달리 MSA는 도메인 별 데이터를 저장하고 도메일 별로 하나 이상의 서버가 따로 존재합니다. 한 서비스에 한 개 이상의 서버가 존재하기 때문에 이 서비스를 사용하는 클라이언트 입장에서는 다수의 end-point가 생기게 되며,

end-point를 변경이 일어났을 때, 관리하기가 힘들어집니다. 그래서 MSA환경에서 서비스에 대한 도메인인 하나로 통합할 수 있는 API GATEWAY가 필요한 것입니다.



위에서 설명한 여러 분산 서비스 환경에서는 여러 가지 문제점이 발생할 수 있습니다.



• UI에서 여러 서비스들을 직접 호출하게 됨

• Auto scaling으로 인해 host, port 정보가 동적으로 변경됨

• API 서비스들에 대해 각각 인증, CORS 처리 등을 해야 함

• API 서비스들이 다양한 프로토콜을 갖게 될 수 있음

• API 서비스들이 언제든 합쳐지거나 쪼개질 수 있음

이러한 문제점들을 해결하기 위해서 API GATEWAY가 필요하게 되었고, 우리가 익히 잘 알고 있는 플랫폼인 Neflix에서는 Zuul이라는

API GATEWAY를 사용하고 있습니다. 또한 배달의 민족으로 유명한 우아한 형제들에서도 위와 같은 사례를 토대로 Zuul을 적용하여

사용하고 있으며 이에 대한 자세한 과정과 설명을 기술 블로그에 게시하여 저 또한 Zuul에 대해서 어렴풋이 개념을 잡는데 도움이 되었습니다.

배민 API GATEWAY - spring cloud zuul 적용기

배민 API GATEWAY - spring cloud zuul 적용기 - 우아한형제들 기술 블로그



---

Spring Cloud Netflix

Spring Boot에 Netflix OSS를 통합적으로 제공하고 있습니다. 앞선 포스팅으로 설명드렸던 Eureka, Ribbon과 Circuit Breaker(?) 역할을 하하는 Hystrix 같은 OSS를 Spring Boot에서 간단한 어노테이션과 설정 파일들로 쉽게 적용할 수 있습니다.

간단한 예제를 통하여 Zuul을 적용해 보도록 하겠습니다. 예제 내용은 포스팅 상단의 Eureka 적용 이후부터 시작하겠습니다.



앞선 포스팅에서 Employee-Producer, Employee-consumer 두 개의 MicroService를 개발하였습니다.

두 MicroService의 연관관계는 아래의 그림과 같습니다.

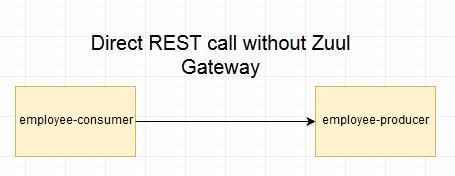

현재의 모습은 Zuul이라는 API GATEWAY를 통하지 않고 employee-consumer에서 employee-producer로 직접 REST 통신을 하고 있는 모습입니다.

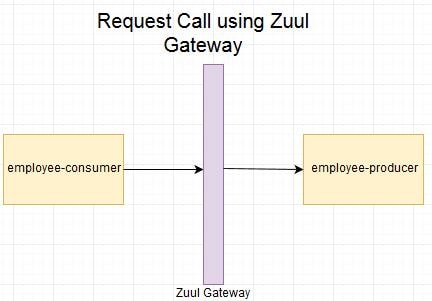

여기에 Zuul을 적용하게 되면 아래와 같은 모습으로 Zuul을 통하여 employee-producer에 통신을 하게 됩니다.

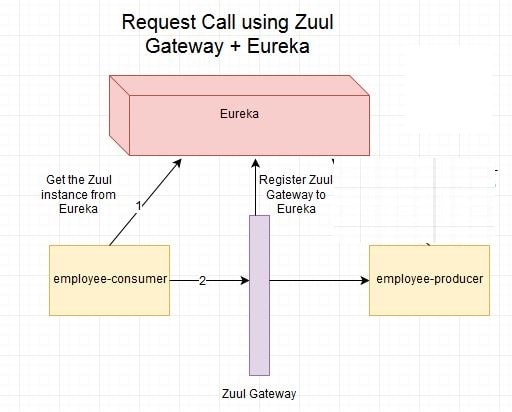

이전 포스팅까지 두 모듈은 Eureka까지 적용이 되어있기 때문에, Eureka + Zuul의 구조를 가지게 됩니다, 그림으로 표현하게 되면 아래와 같습니다.



현재 기준으로 3개의 MicroService가 있습니다.

• employee-producer

• employee-consumer

• eureka-server

여기에 Zuul을 적용하기 위한 서비스가 하나 더 추가될 것이며, 기존의 employee-consumer 모듈을 Zuul 통해 통신하도록 수정하겠습니다.

먼저 Zuul을 적용하기 위한 모듈을 생성하겠습니다. 해당 모듈의 이름은 employee-zuul-service로 정하겠습니다.



Spring Boot프로젝트 또는 Maven 프로젝트로 생성하고, Zuul관련 dependency를 pom.xml에 추가하겠습니다.

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <groupId>com.example</groupId>
    <artifactId>employee-zuul-service</artifactId>
    <version>1.0-SNAPSHOT</version>
    <packaging>jar</packaging>

    <name>SpringBootHelloWorld</name>
    <description>Demo project for Spring Boot</description>

    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>1.4.1.RELEASE</version>
        <relativePath /> <!-- lookup parent from repository -->
    </parent>

    <properties>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <project.reporting.outputEncoding>UTF-8</project.reporting.outputEncoding>
        <java.version>1.8</java.version>
    </properties>

    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-zuul</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-eureka</artifactId>
        </dependency>
    </dependencies>

    <dependencyManagement>
        <dependencies>
            <dependency>
                <groupId>org.springframework.cloud</groupId>
                <artifactId>spring-cloud-dependencies</artifactId>
                <version>Camden.SR6</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
        </dependencies>
    </dependencyManagement>

    <build>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
            </plugin>
        </plugins>
    </build>

</project>

이어서 resources 폴더 아래 application.properties 파일에 설정 내용을 작성합니다.

zuul.routes.producer.url=http://localhost:8080
eureka.client.serviceUrl.defaultZone=http://localhost:8761/eureka
server.port=8079

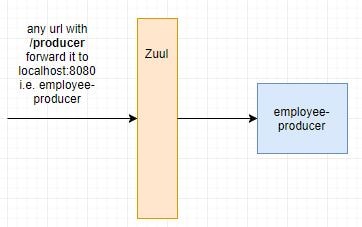

여기에서 zuul.routes.producer.url 속성은 "/producer" 포함한 요청 트래픽들을 localhost:8080 즉 employee-producer 모듈로 라우팅 하겠다는 의미입니다.

물론 다른 MicroService에도 유사한 방식으로 적용할 수 있습니다.



resources 폴더 아래 bootstrap.properties 파일에 애플리케이션의 이름을 설정합니다.

spring.application.name=employee-zuul-service

이어서 Zuul의 중요한 기능들을 담당하는 4가지 Filter에 대해서 정의할 것입니다.

• pre - 라우팅 전에 실행되는 필터이다. 주로 logging, 인증 등이 pre filter에서 이루어진다.

• route - 요청에 대한 라우팅을 다루는 필터이다. Apache HttpClient를 사용하여 정해징 URL로 보낼 수 있고, Neflix Ribbon을              사용하여 동적으로 라우팅 할 수도 있다.

• post -  라우팅 후에 실행되는 필터이다. Response에 HTTP Header를 추가하거나, Response에 대한 응답속도, Status  Code 등 응답에 대한                    Statistics and Metrics를 수집한다.

• error - 에러 발생 시 실행되는 필터이다.

순서대로 filter에 대한 파일을 작성하겠습니다. ZuulFilter를 상속받게 되면 각각의 필터들에 대하여 정의할 수 있습니다.



PreFilter

package com.example.filter;

import com.netflix.zuul.ZuulFilter;
import com.netflix.zuul.context.RequestContext;

import javax.servlet.http.HttpServletRequest;

public class PreFilter extends ZuulFilter {
    @Override
    public String filterType() {
        return "pre";
    }

    @Override
    public int filterOrder() {
        return 0;
    }

    @Override
    public boolean shouldFilter() {
        return true;
    }

    @Override
    public Object run() {
        RequestContext requestContext = RequestContext.getCurrentContext();
        HttpServletRequest httpServletRequest = requestContext.getRequest();

        System.out.println("Request Method : " + httpServletRequest.getMethod() + " Request URL : " + httpServletRequest.getRequestURI().toString());

        return null;
    }
}

 RouteFilter

package com.example.filter;

import com.netflix.zuul.ZuulFilter;

public class RouteFilter extends ZuulFilter {
    @Override
    public String filterType() {
        return "route";
    }

    @Override
    public int filterOrder() {
        return 0;
    }

    @Override
    public boolean shouldFilter() {
        return true;
    }

    @Override
    public Object run() {
        System.out.println("Using Route Filter");
        return null;
    }
}

PostFilter

package com.example.filter;

import com.netflix.zuul.ZuulFilter;

public class PostFilter extends ZuulFilter {
    @Override
    public String filterType() {
        return "post";
    }

    @Override
    public int filterOrder() {
        return 0;
    }

    @Override
    public boolean shouldFilter() {
        return true;
    }

    @Override
    public Object run() {
        System.out.println("Using Post Filter");
        return null;
    }
}

ErrorFilter

package com.example.filter;

import com.netflix.zuul.ZuulFilter;

public class ErrorFilter extends ZuulFilter {
    @Override
    public String filterType() {
        return "error";
    }

    @Override
    public int filterOrder() {
        return 0;
    }

    @Override
    public boolean shouldFilter() {
        return true;
    }

    @Override
    public Object run() {
        System.out.println("Using Route Filter");
        return null;
    }
}





마지막으로 Spring boot main class에 @EnableZuulProxy 어노테이션을 적용합니다. @EnableZuulProxy을 적용함으로써 해당 애플리케이션은 zuul 서버(Proxy Server, API GATEWAY)로서 구축됩니다.

그리고 앞서 작성한 4개의 필터들을 @Bean 어노테이션을 이용하여 Bean으로서 등록, 관리되게 합니다.

package com.example;

import com.example.filter.ErrorFilter;
import com.example.filter.PostFilter;
import com.example.filter.PreFilter;
import com.example.filter.RouteFilter;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.client.discovery.EnableDiscoveryClient;
import org.springframework.cloud.netflix.zuul.EnableZuulProxy;
import org.springframework.context.annotation.Bean;

@SpringBootApplication
@EnableDiscoveryClient
@EnableZuulProxy
public class SpringBootHelloWorldApplication {
    public static void main(String[] args) {
        SpringApplication.run(SpringBootHelloWorldApplication.class, args);
    }

    @Bean
    public PreFilter preFilter() {
        return new PreFilter();
    }

    @Bean
    public PostFilter postFilter() {
        return new PostFilter();
    }

    @Bean
    public ErrorFilter errorFilter() {
        return new ErrorFilter();
    }

    @Bean
    public RouteFilter routeFilter() {
        return new RouteFilter();
    }
}



employee-zuul-service 모듈은 여기서 마무리 짓고, employee-consumer를 수정하겠습니다.

employee-consumer 모듈의 수정사항은 아래와 같습니다.

1. 기존의 employee-producer 인스턴스를 찾는 부분을 employee-zuul-service 인스턴스로 변경

2. employee-zuul-service 모듈의 appication.properties 파일에서 "/producer"를 가진 요청 트래픽에 대하여 "localhost:8080" 즉 employee-producer 모듈로 라우팅 하는 부분에 맞게 요청 URL부분 변경

package com.example.controller;

import java.io.IOException;
import java.util.List;

import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.cloud.client.ServiceInstance;
import org.springframework.cloud.client.discovery.DiscoveryClient;
import org.springframework.http.HttpEntity;
import org.springframework.http.HttpHeaders;
import org.springframework.http.HttpMethod;
import org.springframework.http.MediaType;
import org.springframework.http.ResponseEntity;
import org.springframework.stereotype.Controller;
import org.springframework.web.client.RestClientException;
import org.springframework.web.client.RestTemplate;
@Controller
public class ConsumerControllerClient {

    @Autowired
    private DiscoveryClient discoveryClient;

    public void getEmployee() throws RestClientException, IOException {
	//수정사항 1번
        List<ServiceInstance> instances=discoveryClient.getInstances("employee-zuul-service");
        ServiceInstance serviceInstance=instances.get(0);
	//수정사항 2번
        String baseUrl=serviceInstance.getUri().toString();
        baseUrl=baseUrl+"/producer/employee";
        System.out.println("baseUrl:"+baseUrl);

        RestTemplate restTemplate = new RestTemplate();
        ResponseEntity<String> response=null;
        try{
            response=restTemplate.exchange(baseUrl,HttpMethod.GET, getHeaders(),String.class);
        }catch (Exception ex)
        {
            System.out.println(ex);
        }
        System.out.println(response.getBody());
    }

    private static HttpEntity<?> getHeaders() throws IOException {
        HttpHeaders headers = new HttpHeaders();
        headers.set("Accept", MediaType.APPLICATION_JSON_VALUE);
        return new HttpEntity<>(headers);
    }
}

employee-zuul-service 작성과 employee-consumer 수정이 모두 끝났습니다.

• employee-producer

• eureka-server

• empolyee-zuul-service

• employee-consumer

4개의 모듈은 Run 한 후 결과를 확인해 보겠습니다. (위의 순서대로 Run 권유)

원하는 기대 결과는

employee-consumer =====> employee-producer에서

employee-consumer =====> employee-zuul-service =====> employee-producer

로의 라우팅 된 결과가 나와야 합니다.

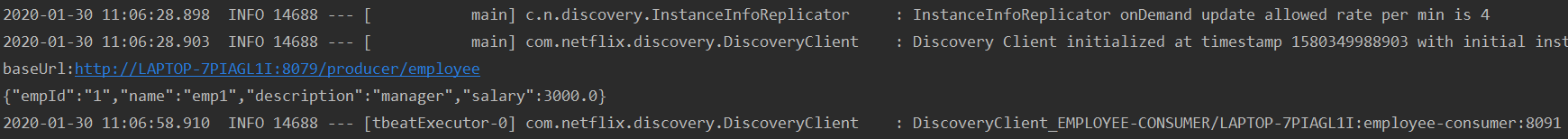

먼저 employee-consumer 모듈의 log를 확인하여 정상적으로 employee-producer의 응답 값이 출력되는지 확인합니다.

위의 사진에서 알 수 있듯이, 요청 URL은 "/producer"가 붙은 URL이며

정상적으로 employee-producer의 응답 값이 출력되었습니다.



다음으로 확인할 부분은 employee-zuul-service 즉 API GATEWAY으로 요청이 들어오고

employee-producer 인스턴스로 라우팅 된 log를 확인해야 합니다.



employee-zuul-service 모듈 log를 확인해 봅시다.

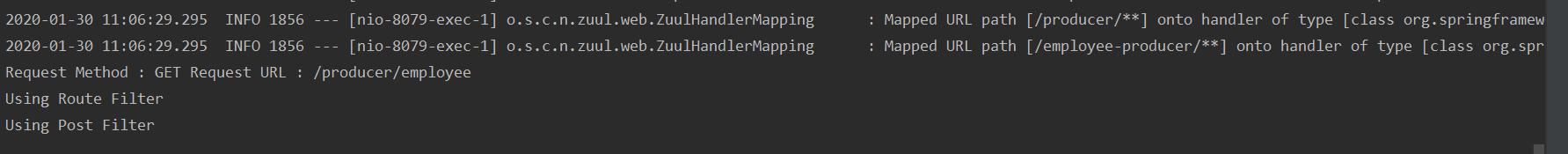

Request Method : GET Request URl : /producer/employeee

>해당 로그는 PreFilter에 작성해 둔 내용입니다.

Using Route Filter

>해당 로그는 RouterFilter 동작시 출력되는 로그입니다.

Using Post Filter

>해당 로그는 PostFilter 동작시 출력되는 로그입니다.

위 로그들을 통해 정상적으로 Zuul(API GATEWAY)가 동작하는 것을 확일할 수 있습니다.



지금까지 아주 간단한 예제로 Eureka + Zuul 이용해 API GATEWAY를 구성해 보았습니다.

물론  Zuul에는 더 많은 유용한 기능들이 존재합니다.

앞으로 추가적으로 조사 후 알게 된 내용들을 보강하도록 하겠습니다 ㅠㅠ



부족한 포스팅 봐주셔서 감사합니다.



Github : https://github.com/RATSENO/spring-cloud-example/blob/master/README.md
